Промивання й очищення теплообмінників

Гідроструменевий метод для очищення трубчастих теплообмінників

На промислових підприємствах, що застосовують у своєму виробництві теплообмінні трубчасті установки (теплообмінники, конденсатори, випарники), періодично виникає питання очищення внутрішніх поверхонь труб в цих системах. Вони заростають шаром відкладень, як м'яких (кіптява, сажа), так і твердих (кальцевидних відкладення, пригари). Останні найбільш складно видалити, не пошкодивши при цьому стінки труб.

Компанія Woma, що є частиною Kärcher Group, пропонує найбільш ефективний і щадний метод очищення - гідроструменевий. Суть методу полягає у використанні апаратів надвисокого тиску води (залежно від забруднень, від 500 до 2000 бар), в поєднанні зі спеціальними миючими піками і шлангами, оснащеними на кінцях форсунками різних типів і розмірів.

Методи гідроструменевого очищення

Існує кілька методів гідроструменевого очищення:

• ручний, коли очисні шланги і форсунки подаються в трубки вручну, оператором
• напівавтоматичний, коли подача очисного шланга в трубку здійснюється за допомогою спеціального подаючого пристрою - FlexLanceMaster. При цьому позиціонування і введення форсунки в трубку проводиться вручну
• автоматичний метод, при якому може чиститися одночасно кілька труб, позиціонування і подача чистячих пік або шлангів здійснюється за допомогою дистанційного пульта управління.

Всі ці методи дозволяють домогтися високої якості очищення, великої продуктивності і найбільш акуратно видаляють відкладення, не пошкоджуючи в процесі очищення внутрішні поверхні трубок (на відміну від традиційного, механічного методу).

Потужність апаратів

Потужність апаратів надвисокого тиску та чистячі аксесуари підбираються індивідуально, залежно від стійкості забруднень, діаметра труб і вимог, що пред'являються замовником.

Форсунки для чищення

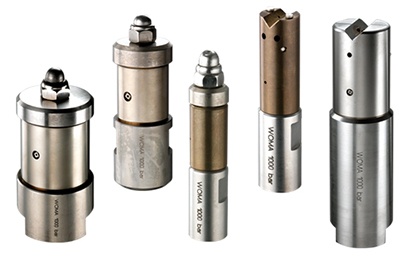

Форсунки для чищення бувають декількох типів:

• пробивні мають струмені, спрямовані вперед і назад, для створення реактивного рушійного струменя (застосовуються для повністю забитих трубок, у поєднанні з миючими піками)
• ротаційні, мають обертову середню частину, яка направляє чистячі струмені перпендикулярно центральній осі труби. Ці струмені, закручуючись, очищають стінки трубок. Застосовують даний вид форсунок для частково забитих теплообмінників.
• ротаційно-свердлильні форсунки. У них обертається передня частина, з якої вперед і в сторони розходяться струмені води, висвердлюючи відкладення перед форсункою і навколо неї. Такі форсунки застосовуються як для повністю забитих, так і для частково забитих труб, в поєднанні або з миючими піками, або з підштовхуючими додатковими форсунками.

Промивання й очищення теплообмінників

Застосовуючи водоструминний метод, можна значно прискорити процес очищення теплообмінників, зберегти цілісність труб теплообмінного устаткування і збільшити інтервали очищення, тому якість видалення відкладень значно перевершує всі існуючі методи - механічний (висвердлювання) і хімічний (травлення кислотою).

Основними споживачами подібного обладнання в нашій країні є теплові електростанції, нафтопереробні заводи, масложирові і цукрові заводи, хімічні підприємства, металургійні комбінати.
